1. 與在線局放監測比較
與在線局放監測技術相比較，阻尼振蕩波檢測技術避免了大量在線檢測時電網系統的干擾信號，不僅可根據IEC和GB標準獲取精確量化的局放測試結果，而且還能在多個試驗電壓等級下進行局放測試；在線局放監測技術則是干擾多且排除干擾的辦法比阻尼振蕩波技術要少，而且在110kV，220kV交聯電纜線路上，由于較長的線路采用了交叉互聯接地系統，在線局放在通過接地線進行檢測時，勢必出現PD信號越相和定位困難等世界性難題。
2. 與其他主絕緣試驗方法比較
110kV及以上XLPE電纜一般采用停電時的耐壓試驗來檢測電纜主絕緣的電氣性能狀態，主要的耐壓試驗有工頻交流電壓、直流電壓、超低頻(0.1Hz)電壓或者變頻諧振耐壓試驗。變頻串聯諧振或工頻串聯諧振等試驗儀器，不但高壓試驗裝置外形尺寸大、笨重、接線繁瑣、電源功率要求高等，引起的諸多不便，而且檢測的適用性也比不上阻尼振蕩波局放和耐壓檢測技術。
根據IEC及CIGRE對輸電電纜檢測方法的推薦對比圖(下圖)對其適用性進行比較。

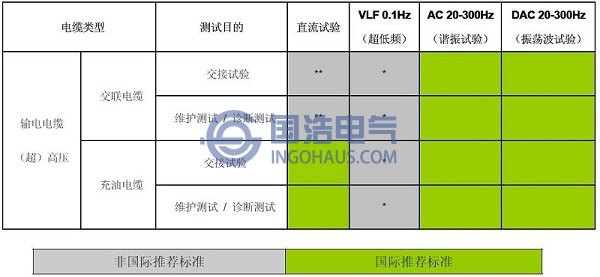

IEC及CIGRE對輸電電纜檢測方法的推薦對比圖
如果采用超低頻(0.1Hz)耐壓試驗或者變頻諧振耐壓試驗，前者要求試驗時間長，且是否對電纜絕緣存在破壞，引發電纜中的新缺陷仍未有定論。后者試驗電壓和工頻電壓具有等效性，但其體積和重量較大，現場很難實現。工頻交直流壓試驗要求試驗設備容量大，造成設備體積龐大，很難進行現場交流耐壓試驗。
振蕩波電壓檢測方法不僅在耐壓試驗的擊穿能力與工頻交流電壓試驗相當(下圖)，而且能夠檢測到更微小的潛在缺陷，加上DAC電壓作用時間短，消除了傳統耐壓試驗方法對電纜產生的損害作用，同時OWTS系統設備具有檢測設備體積小的優勢，因此越來越多的受到國內外專家的重視。

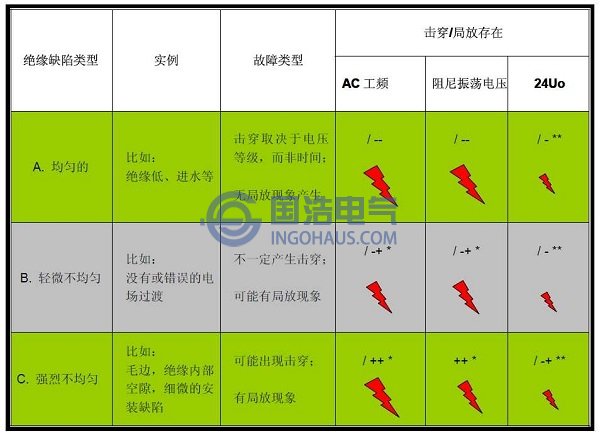

各種方法試驗?zāi)蛪簱舸┬Ч容^
國際學術對振蕩波電壓與與持續的交流電壓20Hz-300Hz等效對比

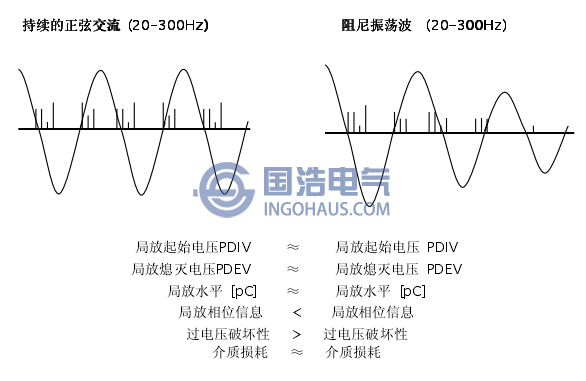

持續交流電壓與振蕩波電壓激發局放參數對比

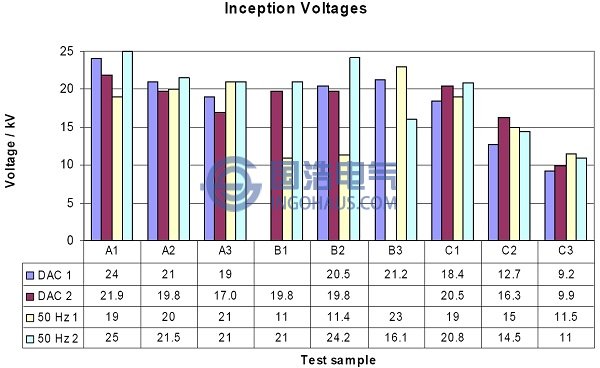

不同樣品進行交流和振蕩波試驗得到的局放起始電壓PDIV圖表
