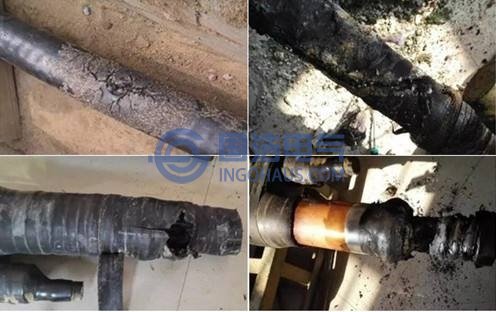

電纜絕緣缺陷
1）電纜生產(chǎn)
在電纜生產(chǎn)過程中造成絕緣出現(xiàn)缺陷的原因有很多：第一，XLPE電纜生產(chǎn)過程中的生產(chǎn)工藝欠佳，例如采用1+2工藝而不是采用三層共擠交聯(lián)工藝；第二，生產(chǎn)環(huán)境潔凈度不高，生產(chǎn)過程中有雜質(zhì)混入XLPE電纜中；第三，XLPE原材料純度不夠高，內(nèi)部含有雜質(zhì)；第四，XLPE電纜中混入氣泡等都可能造成電纜在短期內(nèi)發(fā)生故障。實(shí)例一：蘇州供電公司蔚干線110kV XLPE電纜A相運(yùn)行不到1年即發(fā)生故障，最后發(fā)現(xiàn)是由于交聯(lián)時(shí)由雜質(zhì)或氣泡形成的局部絕緣薄弱點(diǎn)所造成。實(shí)例二：獅山變商城線電纜運(yùn)行5年后發(fā)生電纜主絕緣擊穿，分析發(fā)現(xiàn)是本電纜非三層共劑交聯(lián)，生產(chǎn)工藝不良而造成主絕緣缺陷，從而導(dǎo)致其故障的發(fā)生。
2）電纜運(yùn)輸
電纜在運(yùn)輸過程中，可能由于機(jī)械撞擊、擠壓等情況致使電纜外皮破損、電纜金屬屏蔽層損傷甚至電纜變形，這些都會(huì)對電纜運(yùn)行造成危害。例如，蘇州供電公司蔚干線110kV XLPE電纜C相，投運(yùn)2個(gè)月后發(fā)生故障，最后分析發(fā)現(xiàn)在電纜成盤出廠時(shí)，使用木板包裝電纜過程中誤把鐵釘釘入電纜本體所致。
3）電纜安裝
在電纜安裝過程中，由于各種原因也會(huì)造成電纜在運(yùn)行短期內(nèi)發(fā)生故障。例如電纜安裝過程中造成PVC外護(hù)套損壞，電纜頭施工工藝不良等都會(huì)造成電纜在運(yùn)行過程中發(fā)生故障。例如，蘇州某變電站，35kV XLPE電纜運(yùn)行2年后發(fā)生故障，把電纜頭絕緣熱縮管撥開后發(fā)現(xiàn)有放電黑線痕跡，且絕緣層表面有水分。最后分析認(rèn)為是在當(dāng)時(shí)施工時(shí)下小雨，環(huán)境濕度較大，有水分殘留在熱縮套管內(nèi)。
關(guān)注微信公眾號(hào)
