局部放電檢測

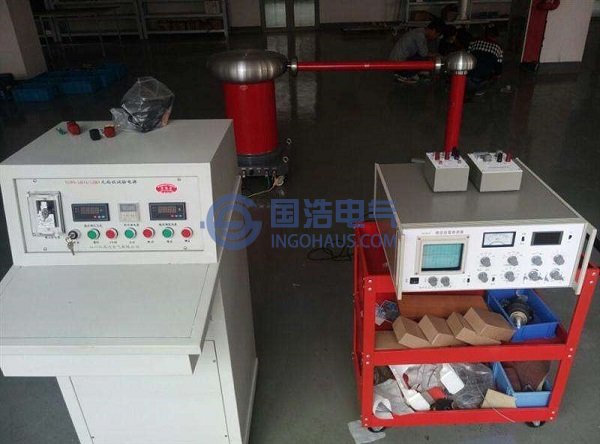

脈沖電流法的檢測原理大致為:絕緣介質發生局部放電的時候,會在介質兩端產生視在電荷,此時在介質的兩端建立電流回路,則該回路上就會有脈沖電流的產生。通過測量該回路上檢測阻抗的脈沖電壓,就可以實現局部放電的測量。

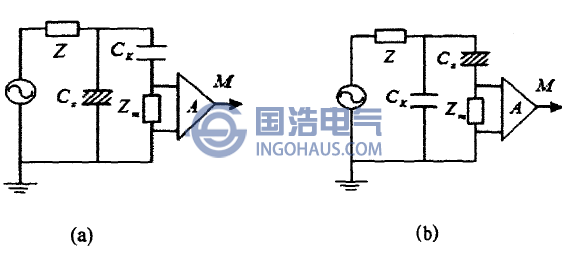

脈沖電流法的測量電路一般有兩種,如圖所示。圖中Z表示濾波器,Cx為檢測的試樣,Ck為耦合電容,Zm為檢測阻抗圖為并聯測試的電路,適用于試樣的電容較大,在試驗中容易被擊穿,或者試樣不能與接地極分開的情況,此電路在工程實際中應用較多;圖為串聯測試電路,適用于試樣的電容Cx較小,擊穿電壓較高的情況,其優勢是可以使用雜散電容來作為耦合電容Ck,同時該電容還具有濾波的功能。

脈沖電流法的測量電路
