高壓組合電器特點分析

發布時間：2020-08-13 07:43:37人氣：

組合電器設備以其可靠性好，安全性高、適應環境能力強的特點逐步成為智能化變電站的首選設備形式。

高壓組合電氣設備分為敞開式和全封閉式兩種：

敞開式組合電器設備是以斷路器、隔離開關為核心部件，將與之相連的PT，CT，引出線接頭等設備安裝在同一設備架構生形成模塊化的設備體系，這種結構的組合電氣通常以空氣為絕緣介質，以SF6為滅弧介質。優點是結構簡單，檢修便捷。缺點是為保證足夠的安全距離，設備間隔較大，無法實現設備小型化，這一矛盾隨容量的增加更為突出；日常運維管理存在一定的觸點危險性。

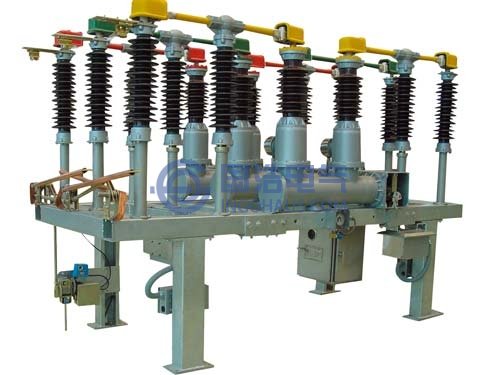

敞開式組合電器

封閉式組合電器設備是將母線、斷路器、隔離開關、PT、CT避雷器等設備按照設計要求依次連接后封閉在金屬外殼的空腔內，空腔內注滿絕緣性強的氣體、液體或固體。特別是上世紀六十年代SF6氣體絕緣推廣以來，氣體絕緣全封閉式組合電器設備(GIS：Gas insulated substation)得到了廣泛的運用。優點是絕緣性能良好，適應環境廣、配置靈活、日常管理維護簡便、可以實現設備的緊湊型，小型化。缺點是生產、安裝工藝要求高，一旦SF6氣體泄漏停電檢修范圍會擴大。

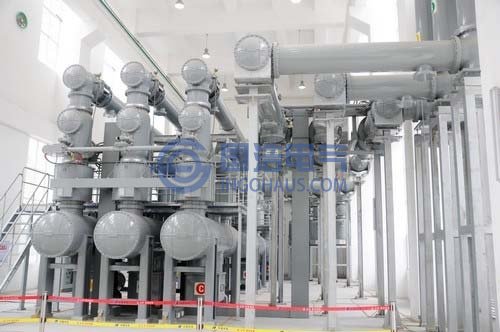

室內型GIS組合電器設備

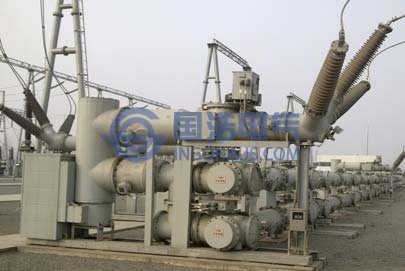

室外型GIS組合電氣設備

天津地區110kV及以上變電設備，特別是市內變電站和近幾年新投入的變電站普遍采用GIS設備。GIS設備的主要生產廠家包括瑞典ABB、日本東芝、三菱、法國阿爾斯通，德國西門子以及國內西安西開電氣、沈陽新東北電氣(沈高)、平頂山平高集團等。目前國內廠家500kV GIS設備的工藝水平己經達到或超過國際領先水平。1000kV GIS設備方面國內廠家也己經具備獨立設計制造的能力。將于2016年竣工的1000kV特高壓天津南變電站1000kV設備也將采用GIS設備。

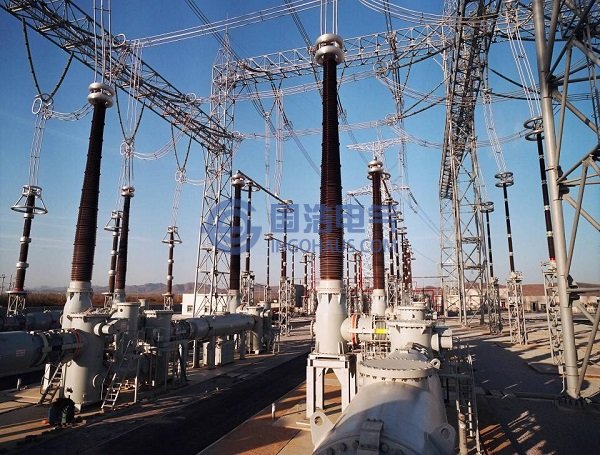

1000KV組合電氣設備
